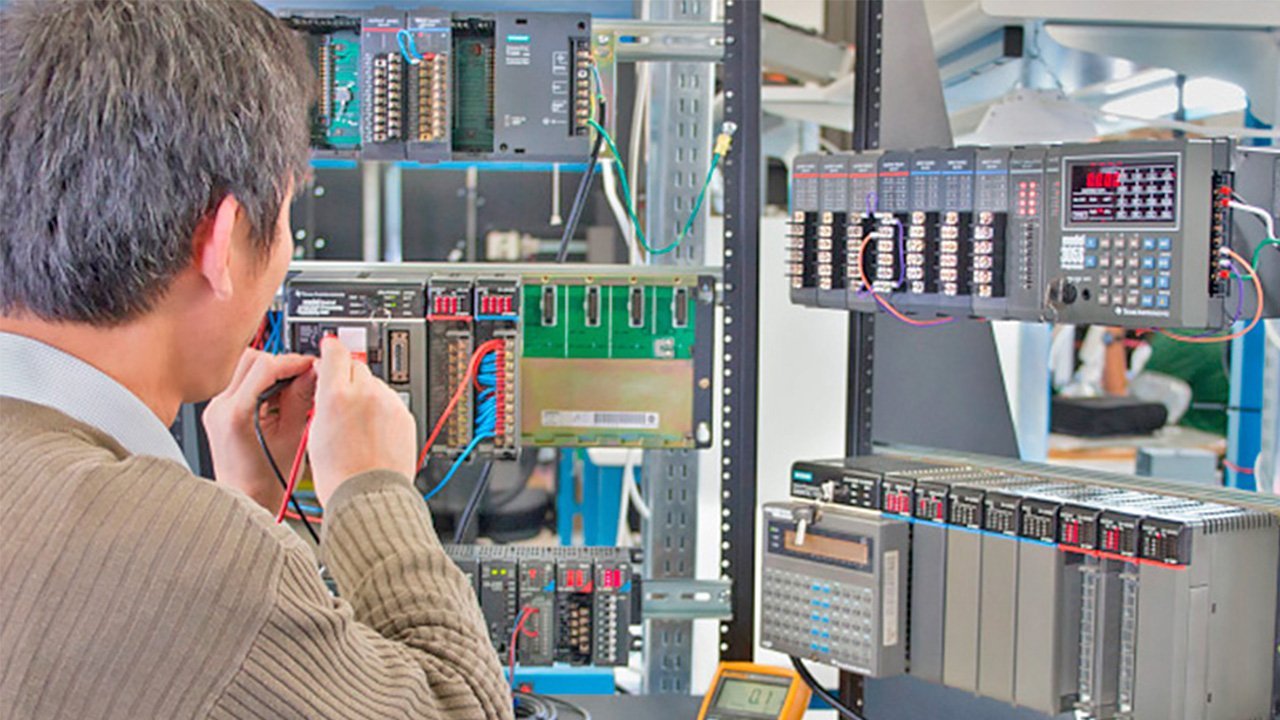

O Painel elétrico é o compartimento utilizado para alocar inversores, contatores, chaves eletrônicas e dispositivos de entrada de sinais (como sensores, medidores, etc.) com o objetivo de controlar outros dispositivos eletrônicos utilizados em seu ambiente residencial, comercial ou industrial. São c...
Resposta direta
Painel elétrico é o compartimento utilizado para alocar inversores, contatores, chaves eletrônicas e dispositivos de entrada de sinais com o objetivo de controlar outros dispositivos eletrônicos em ambiente residencial, comercial ou industrial. É construído em estruturas de chapas metálicas, modulares ou não, que protegem pessoas, animais e objetos contra contatos acidentais às partes sob tensão expostas. Sua construção é orientada pelas normas NBR IEC 60439-1, NBR IEC 62271-200, NR-10, NBR 5410 e NBR 14039.
O Painel elétrico é o compartimento utilizado para alocar inversores, contatores, chaves eletrônicas e dispositivos de entrada de sinais (como sensores, medidores, etc.) com o objetivo de controlar outros dispositivos eletrônicos utilizados em seu ambiente residencial, comercial ou industrial.
São construídos normalmente em estruturas de chapas metálicas, modulares ou não, dentro da qual ficam acomodados os componentes elétricos a fim de proteger pessoas, animais ou objetos contra contatos acidentais às partes sob tensão expostas. Da mesma forma, esta proteção se dá também em caso de desgaste ou operação inadequada de um componente interno, o qual possa causar perigo a alguém estando na parte exterior do painel.
A montagem de painéis elétricos deve ser realizada com atenção, uma vez que serão executadas operações manuais e automáticas de maneira contínua e, por isso, deve ter todo o cuidado para o que foi programado.
As normas que orientam a construção de painéis elétricos são:
NBR IEC 60439-1 (Conjuntos de manobra e controle de baixa tensão), a qual será substituída definitivamente pela norma NBR IEC 61439-1 até 2021)
NBR IEC 62271-200 (Conjunto de manobra e controle de alta-tensão em invólucro metálico para tensões acima de 1 kV até e inclusive 52 kV)
NR-10 (Segurança em instalações e serviços em eletricidade)
NBR 5410 (Instalações elétricas em baixa tensão)
NBR 14039 (Instalações elétricas de média tensão de 1,0 kV a 36,2 kV)
Conforme determinado pelas normas acima citadas, todo painel elétrico deve ser submetido a ensaios de tipo (elevação de temperatura, grau de proteção, propriedades dielétricas, curto-circuito, etc), normalmente executados em um protótipo, pois alguns dos ensaios são destrutivos. Além disso, também são executados ensaios de rotina (tensão aplicada à frequência industrial, resistência de isolação, verificações visuais, etc).
A PAHC Automação fornece projetos e executa a montagem de painéis elétricos para os mais variados segmentos de indústrias e empresas do mercado brasileiro, sendo reconhecida pela sua qualidade de montagem e respeito às normas NR10.
Você poderá contar conosco em:
Projeto e montagem de painéis elétricos de distribuição, controle e iluminação
Além disso, somos especialistas em Automação Industrial, atuando no mercado desde o ano 2000. Fornecemos soluções completas para a infra-estrutura em diversos segmentos, utilizando tecnologia das principais marcas do mercado, com estoque local, atendimento diferenciado e disponível para todas as etapas do seu projeto, desde a análise até a concepção.
Clique aqui para enviar sua solicitação a um de nossos especialistas!
Perguntas frequentes
Quais ensaios um painel elétrico deve passar?
Ensaios de tipo — elevação de temperatura, grau de proteção, propriedades dielétricas, curto-circuito, entre outros —, normalmente executados em um protótipo, pois alguns dos ensaios são destrutivos. Também são executados ensaios de rotina, como tensão aplicada à frequência industrial, resistência de isolação e verificações visuais, entre outros.
Para que serve o invólucro metálico do painel elétrico?
Os painéis são construídos normalmente em estruturas de chapas metálicas, modulares ou não, dentro da qual ficam acomodados os componentes elétricos, a fim de proteger pessoas, animais ou objetos contra contatos acidentais às partes sob tensão expostas. Essa proteção se dá também em caso de desgaste ou operação inadequada de um componente interno, que possa causar perigo a alguém estando na parte exterior do painel.
Qual norma se aplica a conjunto de manobra e controle de alta tensão em invólucro metálico?
A NBR IEC 62271-200, que trata de conjunto de manobra e controle de alta-tensão em invólucro metálico. A faixa de tensão coberta pela norma vai de acima de 1 kV até e inclusive 52 kV.
A NBR IEC 60439-1 continua sendo a norma de baixa tensão para painéis?
A NBR IEC 60439-1 trata de conjuntos de manobra e controle de baixa tensão e seria substituída definitivamente pela norma NBR IEC 61439-1 até 2021, conforme indicado no texto.
