Descrição

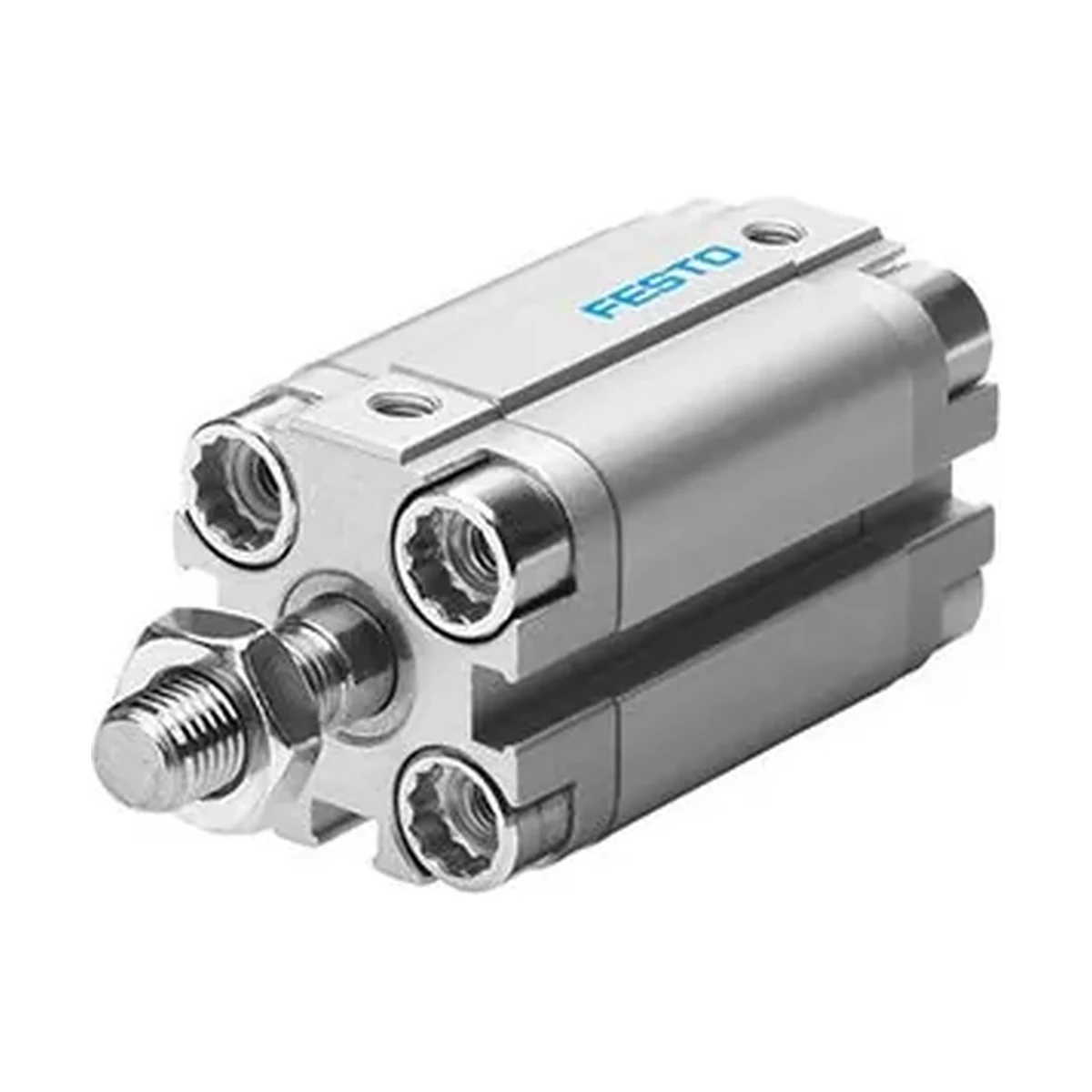

O Cilindro Pneumático ADVU-12-100-A-P-A FESTO possui ponta da haste com rosca externa, amortecimento elástico nas posições finais e embolo magnético. É especialmente projetado para aplicações onde o espaço de montagem é reduzido.
Características do ADVU-12-100-A-P-A (156040-100)
- Posição de instalação nos dois lados
- Anéis/placas de amortecimento elástico nas posições finais de curso
- Extremidade da haste rosca externa
- Detecção de posição Para sensor de proximidade
Dados Técnicos do ADVU-12-100-A-P-A (156040-100)
| Curso | 1 … 200 mm |
| Diâmetro do êmbolo | 12 mm |
| Amortecimento | P: Anéis/placas de amortecimento elástico nas posições finais de curso |
| Posição de instalação | Nos dois lados |
| Modo de operação | de dupla ação |
| Extremidade da haste | Rosca externa |
| Princípio construtivo | Êmbolo Haste |
| Detecção de posição | Para sensor de proximidade |
| Variantes | Haste do êmbolo unilateral |
| Pressão de trabalho | 1,2 … 10 bar |
| Observação sobre meio operacional e do piloto | Permite operação com lubrificação (necessária para operações subsequentes) |
| Classe de resistência à corrosão KBK | 2 – Resistência à corrosão moderada |
| Temperatura ambiente | -20 … 80 °C |
| Energia de impacto nas posições finais | 0,07 J |
| Força teórica a 6 bar, retorno | 51 N |
| Força teórica a 6 bar, avanço | 68 N |
| Massa móvel com curso de 0 mm | 8 g |
| Peso adicional por 10 mm de curso | 15 g |
| Peso básico para curso de 0 mm | 87 g |
| Fator de massa adicional por 10 mm de curso | 2 g |
| Tipo de fixação | com furo passante com acessórios Opcional: |
| Conexão pneumática | M5 |
| Material do parafuso de flange | Aço alta liga, inoxidável |
| Material da proteção | Liga de alumínio |
| Material das vedações dinâmicas | NBR TPE-U(PU) |
| Material da haste do pistão | Aço alta liga, inoxidável |
| Material da camisa do atuador | Liga de alumínio |
