Introdução aos Protocolos Industriais
Em um mundo onde a automação é o coração da indústria moderna, os protocolos industriais desempenham um papel essencial. Eles são as “línguas” que permitem que diferentes dispositivos — como sensores, CLPs e sistemas supervisórios — se comuniquem de forma eficiente, confiável e padronizada.
Com o avanço da Indústria 4.0, a troca de dados em tempo real tornou-se ainda mais crítica. E é aí que entram protocolos como Modbus e Fieldbus, pilares fundamentais da automação industrial.
O que são Protocolos Industriais e por que são importantes
Um protocolo industrial é um conjunto de regras que define como as informações são trocadas entre dispositivos em uma rede. Ele garante que todos “falem a mesma língua”, independentemente do fabricante ou da tecnologia utilizada.
Sem esses protocolos, a integração entre equipamentos de diferentes marcas seria praticamente impossível. Além disso, eles garantem sincronização, segurança, rastreabilidade e eficiência operacional.
Como a comunicação industrial evoluiu com o tempo
Nos anos 1970 e 1980, a comunicação industrial era simples e limitada a conexões ponto a ponto. Com o tempo, a necessidade de integrar sistemas de controle complexos fez surgir protocolos abertos como o Modbus, seguido por Fieldbus, Profibus e, mais recentemente, Ethernet Industrial.
Hoje, a evolução continua com protocolos que suportam IoT (Internet das Coisas) e IIoT (Internet Industrial das Coisas), permitindo conectar equipamentos industriais a sistemas em nuvem e plataformas de análise de dados.
Principais Tipos de Protocolos Industriais
Modbus: o padrão aberto mais difundido
Criado pela Modicon (hoje Schneider Electric) em 1979, o Modbus é um dos protocolos mais antigos e populares no mundo industrial. Ele é simples, confiável e de fácil implementação, sendo amplamente usado em CLPs, sensores e sistemas SCADA.

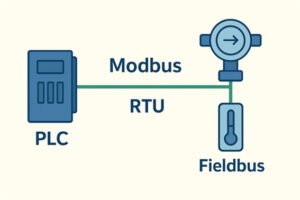

Como funciona o Modbus RTU e Modbus TCP
- Modbus RTU: Utiliza comunicação serial (RS-485 ou RS-232) e é amplamente usado em sistemas locais.
- Modbus TCP: Baseado em Ethernet, permite maior velocidade e integração com redes corporativas.
Vantagens e limitações do protocolo Modbus
Vantagens:
- Simplicidade de implementação
- Compatibilidade com diversos fabricantes
- Ampla documentação e suporte
Limitações:
- Comunicação mestre-escravo (sem comunicação direta entre escravos)
- Baixa velocidade em versões seriais
- Falta de segurança nativa

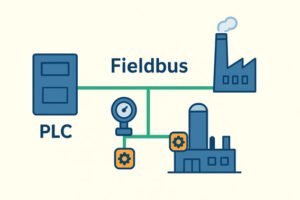

Fieldbus: a base da automação distribuída
O Fieldbus surgiu como uma evolução natural do Modbus, oferecendo comunicação multimestre e maior flexibilidade. Ele permite a integração de diversos dispositivos em uma mesma rede, otimizando a arquitetura de automação.
Tipos de Fieldbus
- Profibus DP/PA: Amplamente usado em automação de processos e manufatura.
- Foundation Fieldbus: Ideal para controle contínuo em plantas químicas e petroquímicas.
- CANopen: Baseado na tecnologia CAN, usado em máquinas móveis e sistemas embarcados.
Comparativo entre Fieldbus e Modbus
| Característica | Modbus | Fieldbus |
| Tipo de comunicação | Mestre-escravo | Multimestre |
| Taxa de dados | Baixa a média | Média a alta |
| Topologia | Simples (linha) | Complexa (rede distribuída) |
| Aplicação | CLPs e SCADA | Automação de processo |
Comunicação Industrial na Indústria 4.0
A Indústria 4.0 transformou o cenário da automação, exigindo comunicação mais rápida, segura e integrada. Hoje, os protocolos industriais não apenas conectam máquinas — eles conectam sistemas inteiros à nuvem.
Integração com IoT e IIoT
Protocolos modernos permitem que dados sejam enviados a plataformas de análise e IA para otimizar processos, prever falhas e reduzir custos.
Gateways e conversores de protocolo
Esses dispositivos atuam como “intérpretes”, conectando redes Modbus, Fieldbus, Profibus e Ethernet/IP a sistemas baseados em IoT.
Arquitetura e Camadas de Comunicação
A comunicação entre dispositivos industriais segue uma estrutura organizada, baseada no modelo OSI (Open Systems Interconnection). Esse modelo divide o processo de comunicação em sete camadas, cada uma com funções específicas que garantem eficiência, confiabilidade e interoperabilidade.

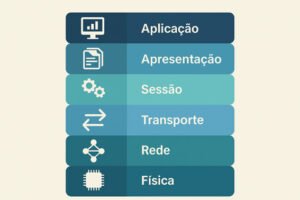

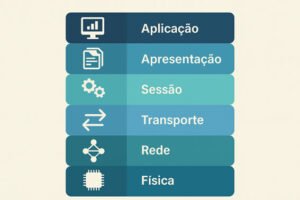

Modelo OSI aplicado à automação industrial
- Camada Física: define cabos, conectores e sinais elétricos usados.
- Camada de Enlace de Dados: controla o acesso ao meio físico e a detecção de erros.
- Camada de Rede: gerencia o roteamento de dados.
- Camada de Transporte: assegura a entrega confiável das mensagens.
- Camada de Sessão: mantém a comunicação ativa entre os dispositivos.
- Camada de Apresentação: traduz os dados para formatos compreensíveis.
- Camada de Aplicação: onde atuam protocolos como Modbus, Fieldbus e OPC UA.
Segurança e confiabilidade na comunicação
Os protocolos industriais modernos incorporam camadas extras de segurança cibernética, essenciais para proteger redes industriais contra ataques e falhas.
Medidas como autenticação de dispositivos, criptografia e controle de acesso garantem integridade e disponibilidade dos dados, fatores essenciais em plantas industriais críticas.
Aplicações Práticas de Modbus e Fieldbus
Os protocolos industriais são aplicados em praticamente todos os setores da indústria moderna. Desde linhas de produção até plantas de energia, eles são responsáveis pela comunicação entre controladores, sensores e sistemas de supervisão.
Automação de processos industriais
Em fábricas, o Modbus RTU ainda é amplamente utilizado em CLPs (Controladores Lógicos Programáveis) para controlar esteiras, válvulas e motores.
Já o Fieldbus, com sua arquitetura distribuída, é preferido em processos contínuos, como refinarias, usinas de papel e plantas químicas, onde a precisão e o controle em tempo real são cruciais.
Supervisão, controle e monitoramento remoto
Sistemas SCADA (Supervisory Control and Data Acquisition) utilizam Modbus e Fieldbus para coletar dados de campo e enviá-los a uma central de controle.
Essa integração possibilita o monitoramento remoto, reduzindo paradas não programadas e aumentando a eficiência operacional.
Futuro dos Protocolos Industriais
Com a chegada da Indústria 4.0, os protocolos tradicionais estão evoluindo para suportar conectividade total, interoperabilidade e segurança cibernética reforçada.
Tendências emergentes: OPC UA, MQTT e Ethernet/IP
- OPC UA (Open Platform Communications Unified Architecture): protocolo baseado em padrões abertos, ideal para integração entre sistemas de diferentes fabricantes.
- MQTT (Message Queuing Telemetry Transport): amplamente usado em IoT industrial, por sua leveza e eficiência em conexões com a nuvem.
- Ethernet/IP: oferece comunicação de alta velocidade e flexibilidade em arquiteturas industriais modernas.
Essas tecnologias estão tornando as fábricas mais inteligentes, conectadas e autônomas, impulsionando a chamada Transformação Digital Industrial.
Convergência entre TI e TO
A integração entre Tecnologia da Informação (TI) e Tecnologia Operacional (TO) é uma das grandes mudanças da era digital.
Agora, dados de chão de fábrica são analisados em tempo real por sistemas de inteligência artificial, otimizando decisões e elevando a produtividade.
FAQ – Perguntas Frequentes sobre Protocolos Industriais
- O que é um protocolo industrial?
É um conjunto de regras que define como dispositivos industriais trocam informações de forma padronizada e segura. - Qual a diferença entre Modbus e Fieldbus?
O Modbus usa comunicação mestre-escravo e é mais simples, enquanto o Fieldbus permite comunicação distribuída (multimestre), ideal para sistemas complexos. - O Modbus ainda é utilizado hoje?
Sim. Apesar de ser antigo, o Modbus continua amplamente utilizado devido à sua simplicidade e compatibilidade com inúmeros equipamentos. - Quais são os tipos de Fieldbus mais comuns?
Os principais são Profibus, Foundation Fieldbus, CANopen e DeviceNet, cada um voltado a aplicações específicas. - Como escolher o melhor protocolo para minha indústria?
Depende da aplicação, da velocidade necessária, do número de dispositivos e da compatibilidade com os equipamentos existentes. - Protocolos industriais podem se integrar à Internet das Coisas (IoT)?
Sim! A integração é feita por meio de gateways e protocolos de IoT, como MQTT e OPC UA, permitindo que dados industriais cheguem à nuvem com segurança.
Conclusão: A importância de escolher o protocolo certo
Os protocolos industriais (Modbus, Fieldbus) são a espinha dorsal da comunicação na automação moderna.
Escolher o protocolo certo significa maior eficiência, integração perfeita e operação segura, especialmente em ambientes complexos da Indústria 4.0.
À medida que as fábricas se tornam mais inteligentes e conectadas, o domínio dessas tecnologias será um diferencial competitivo para engenheiros, técnicos e gestores industriais.
