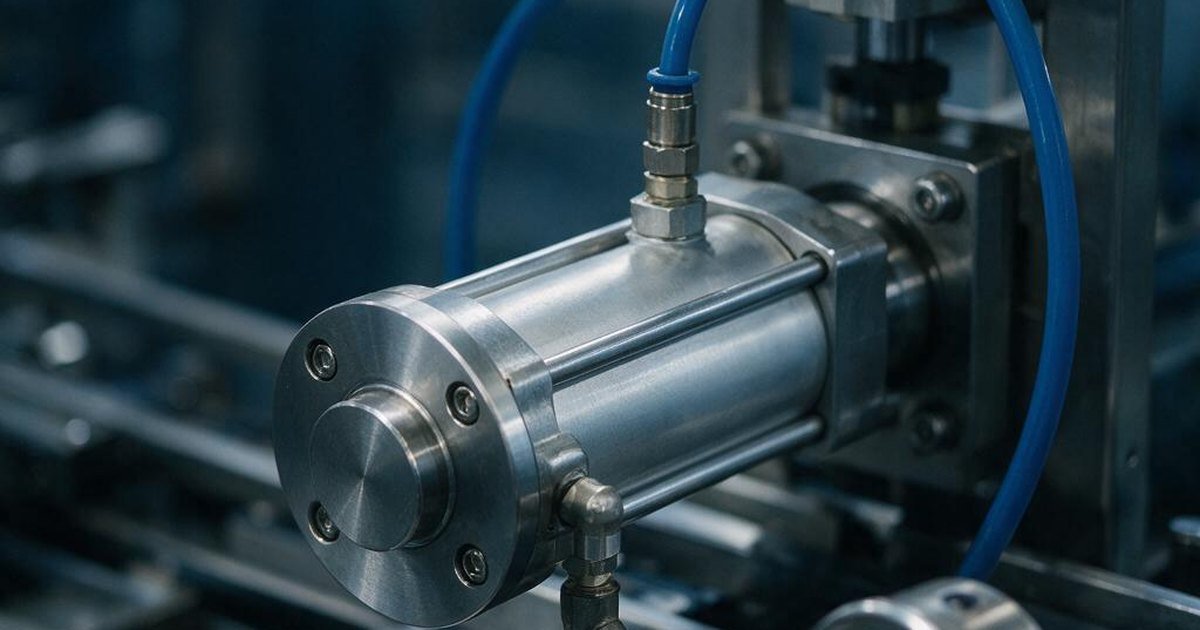

Cilindro perdendo força quase nunca é uma peça só: é um sintoma que pode nascer dentro do atuador (vedação degradada, passagem interna entre as câmaras, haste empenada) ou fora dele (pressão insuficiente no ponto de uso, válvula subdimensionada, mangueira estrangulada, ar sujo). Antes de comprar um cilindro novo, vale gastar um tempo medindo — porque trocar o atuador não corrige rede mal dimensionada, e o cilindro novo vai perder desempenho pelo mesmo motivo que o antigo perdeu.
Perdeu força ou nunca teve pressão no ponto de uso?
A força de um cilindro pneumático é o produto da pressão efetiva pela área útil do êmbolo, descontado o atrito. Isso significa que uma queda de pressão no ponto de trabalho derruba a força sem que exista qualquer defeito na peça. Um erro de diagnóstico fácil de cometer é ler o manômetro da casa de compressores, ver o valor de projeto e concluir que o problema é o atuador. O ponto de medição correto é o mais próximo possível do cilindro, com a máquina em ciclo — não parada. Pressão estática boa e pressão dinâmica ruim é a assinatura de restrição de fluxo, não de vedação.
Se a queda só aparece quando outros equipamentos entram em operação, o problema é de rede: o ramal foi dimensionado para uma demanda que a planta já ultrapassou. Esse cálculo tem nome e método, e o blog já tratou dele no guia de fator de simultaneidade — vale rever antes de culpar a peça.
Como separar vazamento externo de passagem interna pelo êmbolo?
São falhas diferentes com o mesmo sintoma aparente. O vazamento externo é audível e localizável: sai pela haste, pelo tampo ou pela conexão. Já a passagem interna atravessa o êmbolo de uma câmara para a outra, não faz barulho no ambiente e se manifesta como perda de força e de repetibilidade — o cilindro chega ao fim de curso, mas sem empurrar o que precisa empurrar, ou não sustenta carga parada no meio do curso.
O teste prático: pressurize uma câmara com a máquina bloqueada e observe a saída do lado oposto, com o escape aberto. Fluxo contínuo saindo pelo lado que deveria estar isolado indica passagem pelo êmbolo. Esse é um quadro que já chegou à bancada da PAHC — cilindro que perdeu força e repetibilidade por vazamento entre as câmaras, e que, em um dos casos atendidos, exigiu recuperação estrutural do corpo, não apenas troca de kit de vedação.
Por que ar mal tratado mata a vedação antes da hora?
Vedação de cilindro trabalha por interferência: o elastômero é comprimido contra a camisa e a haste, e essa interferência é o que segura a pressão. Três agentes atacam isso. Partícula sólida (carepa de tubulação, poeira de admissão) age como abrasivo e risca a camisa; a partir daí, nenhuma vedação nova resolve, porque a superfície de contato virou lixa. Água condensada arrasta o filme lubrificante e favorece corrosão interna. Óleo mineral de compressor pode atacar quimicamente elastômeros não compatíveis, deixando a vedação inchada ou endurecida.
Por isso, quando o cilindro volta a falhar poucos ciclos depois do reparo, vale suspeitar da mesma contaminação atacando o kit novo antes de suspeitar do serviço. Se o mesmo ponto da máquina consome vedação em série, o diagnóstico correto é auditar filtragem, purga e secagem antes de comprar mais um atuador. A qualidade do ar comprimido é causa raiz, não detalhe de instalação.
Ciclo lento e curso irregular: cilindro, válvula ou tubulação?
Velocidade é assunto de vazão, não de pressão. Se o cilindro atinge a força correta mas ficou lento, procure a limitação fora do atuador antes de procurar dentro dele. Verifique nesta ordem:
- Reguladores de fluxo: desregulagem ou ajuste feito na alimentação em vez do escape produz movimento aos trancos.
- Escape da válvula: silenciador saturado por óleo e sujeira estrangula o retorno e freia o curso — custa pouco para verificar e passa despercebido justamente por isso.
- Válvula direcional: comutação lenta, bobina fraca ou carretel com desgaste alteram o tempo de resposta sem nenhum sinal externo.
- Mangueira e conexões: diâmetro interno menor que o projeto, comprimento excessivo ou engate rápido de passagem reduzida limitam a vazão.
- Guia e alinhamento: carga lateral mal resolvida gera atrito, aquecimento e curso irregular — e destrói a bucha antes da vedação.
Qual a sequência de verificação antes de trocar a peça?
Ordem que separa problema do cilindro de problema do sistema, do mais barato para o mais caro:
- Medir pressão no ponto de uso com a máquina em ciclo, não em repouso.
- Isolar o atuador: acionar manualmente pela válvula, sem carga, e observar curso completo e uniformidade.
- Testar passagem interna entre câmaras com escape aberto.
- Inspecionar haste: risco, empenamento, marcas de arraste, oxidação.
- Checar escape, silenciador e reguladores de fluxo antes de qualquer conclusão sobre velocidade.
- Só então avaliar desmontagem — e registrar o que foi medido, porque a decisão entre reparar e substituir depende desses dados.
Reparar ou substituir: quem decide é o diagnóstico
Com o quadro fechado, existem dois caminhos. Se a camisa e o corpo estão íntegros, abrir o item em bancada, limpar tecnicamente e repor o que estiver degradado devolve o atuador à produção — é a lógica da manutenção de cilindros pneumáticos feita com ordem de serviço para rastreabilidade e 90 dias de garantia de bancada sobre o reparo.
Se o item está fora de linha, entra a segunda via. São 197 itens FESTO descontinuados mapeados no catálogo da PAHC, distribuídos em três séries: 194 da ADVU, 2 da ADVC e 1 da ADVULQ. O substituto declarado para essa frente é o cilindro compacto ADN, norma ISO 21287, apontado como equivalente de montagem idêntica.
A escolha entre uma via e outra não deveria ser palpite. A avaliação de viabilidade acontece em laboratório próprio, sem custo, com diagnóstico em até 7 dias úteis dependendo do produto — e o mesmo protocolo de recuperação atende componentes SMC, Parker, Norgren, Airtac, Rexroth e Aventics. Só depois desse retorno a decisão de comprar deixa de ser aposta.
