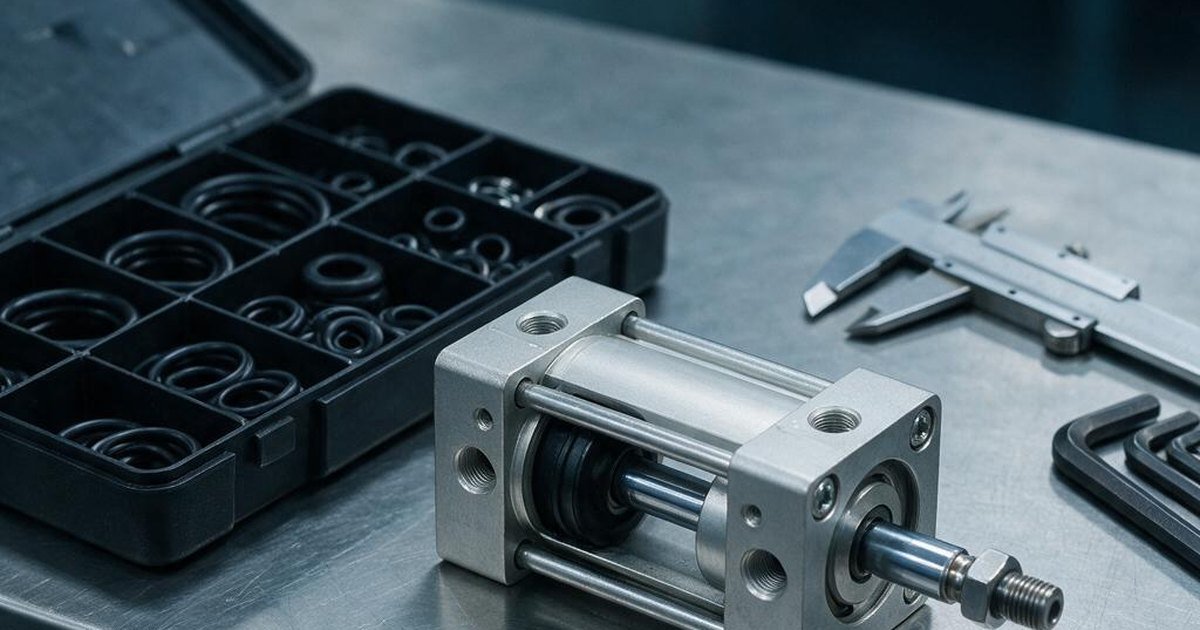

O kit de vedação resolve um tipo específico de falha: a perda de estanqueidade causada pela degradação dos elementos elastoméricos do cilindro — anéis do êmbolo, vedação da haste, raspador e juntas dos cabeçotes. Quando o dano está restrito a esses componentes, a troca devolve estanqueidade, força efetiva e repetibilidade de ciclo. O que o kit não faz é corrigir geometria e material do corpo. Camisa riscada, haste empenada, alojamento corroído ou rosca de cabeçote danificada não são problemas de vedação, e nenhum kit novo compensa isso. Nesses casos o kit é dinheiro gasto para repetir a mesma falha.
O que a troca de kit realmente restaura em um cilindro pneumático
A vedação tem duas funções simultâneas: separar as câmaras de avanço e retorno e reter o filme de lubrificação que permite o deslizamento do êmbolo. Quando o elastômero endurece, incha ou perde o lábio de contato, as duas funções caem juntas. E a falha nem sempre se anuncia como vazamento externo audível: pode ser vazamento interno entre as câmaras, que faz o atuador perder força sob carga e chegar ao fim de curso fora do tempo. A PAHC documenta esse quadro em atuadores FESTO recebidos na bancada — perda de força e de repetibilidade no ciclo por vazamento interno.
Com o corpo íntegro, desmontagem, limpeza técnica e substituição dos elementos degradados recolocam o cilindro na condição de projeto. É a intervenção de menor custo na manutenção de cilindros pneumáticos de catálogo, e é justamente aí que ela vira armadilha: por ser barata, dá para aplicar sem diagnóstico, em peça que já não tem condição estrutural.
Onde o kit de vedação deixa de ser suficiente
Existe um conjunto de danos que a vedação nova não fecha, porque o problema está na superfície contra a qual ela trabalha:
- Camisa riscada ou ovalizada. O sulco longitudinal cria um caminho de fuga permanente entre as câmaras. O lábio da vedação não acompanha o vale do risco — o ar passa por baixo dele em toda a extensão do curso.
- Haste empenada. Ela impõe carga lateral à bucha e à vedação da haste. A vedação nova passa a trabalhar com pressão de contato desigual e é cortada por desgaste assimétrico.
- Corpo corroído ou com dano estrutural. Corrosão em alojamento de vedação ou em face de vedação de cabeçote destrói a referência dimensional. Não há kit que sele contra material faltante.
- Bucha de guia com folga. Folga na guia vira desalinhamento do êmbolo, e desalinhamento come vedação.
Nesses cenários o caminho é a bancada — desmontagem técnica, limpeza completa, recuperação estrutural do corpo, substituição dos componentes danificados e reaplicação de pintura epóxi — ou a substituição do atuador. É o que a PAHC executou em um atuador com falha crítica e vazamento entre as câmaras, caso que exigiu intervenção estrutural e não só troca de vedação. A diferença entre os dois caminhos é uma decisão de engenharia, não de compras, e ela vem de uma avaliação em laboratório próprio — na PAHC essa avaliação é gratuita e o diagnóstico sai em até 7 dias úteis.
Por que a vedação nova morre rápido depois da troca
Se o kit foi trocado corretamente e o cilindro voltou a vazar em pouco tempo, olhe para o ar da linha antes de suspeitar do kit. Ar comprimido industrial carrega três agressores: partícula sólida, condensado e óleo incompatível. A partícula age como abrasivo e risca o lábio da vedação e a parede da camisa a cada ciclo. O condensado lava o filme lubrificante, cria ambiente para corrosão interna e arrasta óxido da tubulação para dentro do atuador. Óleo de compressor incompatível com o elastômero provoca inchamento ou endurecimento do composto. A mesma atenção vale para os acessórios pneumáticos do ramal: regulagem, silenciadores e conexões.
Sujeira também ataca quem não é cilindro: em um multiplicador de pressão FESTO recebido pela PAHC, foi a incrustação que produziu vazamentos e travamentos. Trocar o kit sem tratar a montante é reiniciar o cronômetro da mesma falha: antes de fechar o cilindro, verifique filtragem e drenagem de condensado. Essa disciplina é o núcleo de qualquer programa de manutenção preventiva de cilindros pneumáticos que se sustente.
Trocar internamente ou mandar para bancada?
O critério prático é o acesso ao diagnóstico interno. Trocar kit internamente faz sentido quando a equipe consegue desmontar, medir e inspecionar a camisa e a haste antes de remontar. Se o kit é comprado sem abrir a peça, o que está sendo tratado pode ser apenas o sintoma — e o custo real não é o kit, é a segunda parada da máquina.
A bancada agrega três coisas que a troca no chão de fábrica normalmente não tem: inspeção dimensional que separa dano de vedação de dano estrutural, teste após a montagem e rastreabilidade. Na PAHC, o item volta testado com 90 dias de garantia de bancada, e a ordem de serviço do reparo consta na entrega do item. O protocolo não é exclusivo de FESTO: o mesmo procedimento de diagnóstico, limpeza técnica e recuperação atende também SMC, Parker, Norgren, Airtac, Rexroth e Aventics.
E quando o cilindro já saiu de linha?
Aí o kit deixa de ser só decisão técnica e vira decisão de ciclo de vida do ativo. O catálogo da PAHC tem 197 itens marcados como descontinuados, distribuídos em três séries de cilindro compacto: 194 da série ADVU, 2 da ADVC e 1 da ADVULQ. Para esse conjunto, o substituto apontado é o cilindro compacto ADN, padronizado pela ISO 21287 e indicado como substituto de montagem idêntica — o que evita alterar interfaces mecânicas do dispositivo. A ISO 21287 padroniza compactos e a ISO 15552, os cilindros de perfil com haste: é intercambiabilidade dimensional entre fabricantes, não equivalência de desempenho. Com peça fora de linha e corpo comprometido, o dilema entre reparar ou substituir a peça descontinuada precisa entrar na pauta antes da compra do kit.
O que verificar antes de comprar o kit
- Abra o cilindro e inspecione camisa, haste, bucha e alojamentos. Sem isso, a compra é aposta.
- Confirme diâmetro, curso e série — kit é específico da família construtiva.
- Investigue a qualidade do ar da linha antes de fechar a peça.
- Se houver dano estrutural, pare: o caminho é bancada ou substituição, não kit.
- Se o item for descontinuado, avalie reparo e retrofit no mesmo diagnóstico.
Kit de vedação é uma excelente manutenção quando aplicado ao problema certo. Aplicado ao problema errado, ele só transfere a parada da máquina para uma data pior.
